Un vieil évier en fonte, un châssis métallique et une arrivée d’air peuvent servir de base à une petite forge de récupération. Les trois illustrations ci-dessous présentent un montage ancien : Les dimensions et les raccordements doivent être adaptés aux pièces disponibles. Il s’agit d’un principe de construction, pas d’un ensemble prêt à assembler à l’aveugle.
Le foyer et la tuyère

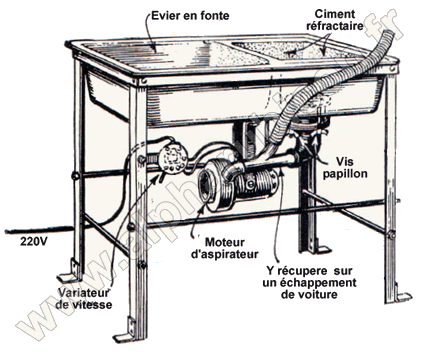

L’évier forme le bac du foyer. Il repose sur un support métallique stable, capable de supporter le poids du bac, du combustible et du garnissage. Le montage d’origine conserve la grille de vidage comme passage d’air. Cette pièce, très exposée à la chaleur, doit rester accessible et remplaçable. Pour une réalisation durable, prévoyez une tuyère métallique adaptée plutôt que de compter sur une bonde sanitaire quelconque.
Sous le bac, le siphon est remplacé par un coude métallique facilement démontable pour retirer les cendres. Aucun raccord en plastique ne doit rester dans cette zone. Le fond reçoit un garnissage réfractaire compatible avec la température et l’usage d’une forge. Respectez les instructions du fabricant pour la mise en œuvre, le séchage et la première chauffe. Un ciment ordinaire ne remplace pas un matériau réfractaire.
Une soufflerie réglable
Le dessin utilise un moteur d’aspirateur et un raccord en Y récupéré sur un échappement automobile. Une branche alimente le foyer, l’autre dirige de l’air vers la hotte pour tenter d’améliorer le tirage. Pour une construction actuelle, préférez une soufflerie conçue pour fournir de l’air, avec un débit réglable. Ne faites jamais aspirer des braises ou des cendres à un aspirateur domestique.
Le moteur, ses câbles et sa commande doivent rester protégés de la chaleur et des projections. Le variateur représenté sur le plan n’est pas compatible avec tous les moteurs. Le raccordement électrique doit être réalisé avec du matériel adapté, sans conducteurs exposés. Souffler davantage ne résout pas tous les problèmes d’un foyer mal conçu.
La hotte et les fumées

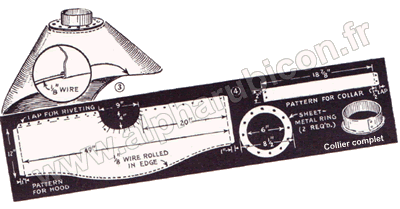

La hotte ancienne est réalisée en tôle rivetée. Son développé donne une idée de la fabrication et du collier de raccordement. Les cotes sont celles du document d’origine, en unités impériales. Elles ne constituent pas un dimensionnement universel de hotte ou de conduit.
Le souffle dirigé vers la hotte ne garantit pas l’évacuation des fumées et du monoxyde de carbone. Pour les premiers essais, installez la forge à l’extérieur dans un espace dégagé. Une installation intérieure exige un captage et une évacuation correctement conçus, avec une arrivée d’air suffisante. Un détecteur de CO ne remplace pas cette installation.
Travaillez sur un sol incombustible, éloignez les matériaux inflammables et portez des protections adaptées contre la chaleur et les projections. La récupération permet de réduire les dépenses, mais le foyer, la soufflerie et l’évacuation doivent fonctionner comme un ensemble cohérent. Le but est de chauffer le métal, pas l’atelier entier.
Origine des illustrations : Le texte V3 les attribuait à un magazine américain de 1941, sans titre identifié. Cette attribution n’a pas pu être confirmée.
