Radio Pirate - Construire un scanner de fréquence

Avant le passage au numérique, certains réseaux de police et de secours utilisaient des transmissions analogiques que l’on pouvait recevoir avec un ancien autoradio modifié, lorsque les fréquences et le type de modulation s’y prêtaient. Cette possibilité appartient désormais au passé pour les réseaux devenus numériques : Un autoradio analogique ne peut pas décoder leurs communications. Je conserve ici cette expérience pour expliquer le fonctionnement de l’accord radio et ses limites.

Le principe du montage

Un récepteur sélectionne une fréquence grâce à ses circuits d’accord. Sur certains anciens autoradios, un bouton agit mécaniquement sur un condensateur variable. Des réglages internes permettent d’ajuster le fonctionnement de ces circuits. Les modifier peut déplacer la plage reçue, mais aussi dégrader la sensibilité et l’alignement du poste.

L’exemple d’origine utilisait un Tamashi ADR 208, avec affichage numérique et recherche manuelle par bouton. L’affichage numérique ne signifie pas nécessairement que l’accord est piloté électroniquement. À l’inverse, la présence d’un bouton rotatif ne garantit pas un condensateur variable : Sur des appareils plus récents, ce bouton peut être un encodeur.

Le matériel de l’expérience

• Un ancien autoradio à accord mécanique, dont on peut identifier les circuits.
• Une alimentation adaptée au poste, généralement une batterie ou une alimentation continue de 12 V.
• Un haut-parleur compatible avec la sortie audio.
• Une antenne FM et un câble coaxial adaptés à l’entrée du récepteur.
• Des outils de démontage et, pour les réglages, un outil d’alignement adapté.

Je commence par vérifier le fonctionnement normal du poste sur les stations FM. L’alimentation doit être protégée par un fusible adapté. Le haut-parleur se raccorde à une sortie prévue pour cet usage, en respectant le câblage du constructeur ; il n’est pas nécessaire de souder directement sur la carte.

Repérer le circuit d’accord

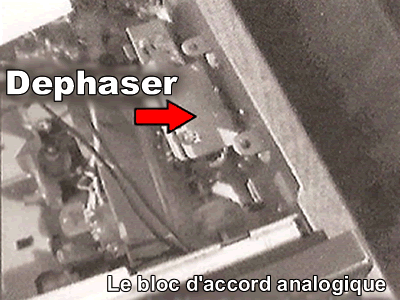

Après avoir débranché l’alimentation, on ouvre le boîtier et on suit la commande mécanique du bouton de recherche. Sur l’appareil photographié, elle conduit au bloc d’accord. Le schéma du poste reste le meilleur moyen d’identifier les éléments et leurs fonctions.

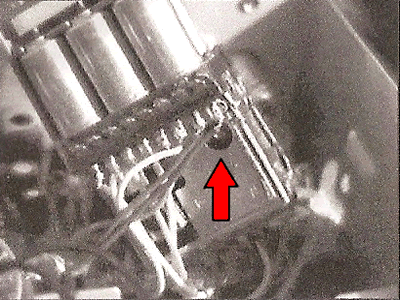

La deuxième photographie montre un réglage accessible sur ce bloc. Sa position ne constitue pas une indication universelle : Une vis de réglage peut agir sur l’oscillateur ou sur un autre circuit. Tourner au hasard les réglages risque de désaligner le récepteur.

Dans l’expérience ancienne, le réglage permettait de déplacer la limite basse de réception sous la bande FM habituelle. Ce résultat dépend du modèle et de son état. Je repère toujours la position initiale avant une intervention ; un réalignement précis peut ensuite nécessiter un générateur radiofréquence et des instruments de mesure.

Ce que la modification ne change pas

Déplacer l’accord ne transforme pas un autoradio en scanner universel. Le circuit de démodulation reste celui du poste. Les communications vocales aéronautiques utilisent l’AM : Étendre la réception au-dessus de 108 MHz ne suffit donc pas à les recevoir correctement avec la chaîne FM.

Une antenne conçue pour la radiodiffusion FM peut aussi devenir moins efficace hors de sa bande. Cela affecte la réception ; la sélectivité, c’est-à-dire la capacité à séparer des signaux voisins, dépend surtout des circuits et des filtres du récepteur.

Une expérience à replacer dans son époque

Autrefois, certains réseaux analogiques étaient accessibles à ce genre de bricolage. Avec leur passage au numérique, cette possibilité a disparu pour ce montage. Je ne le présente donc plus comme un moyen d’écouter les secours, mais comme une expérience sur un récepteur ancien.

Enfin, la réception d’un signal ne donne pas automatiquement le droit de prendre connaissance de son contenu ou de le diffuser. Le secret des correspondances doit être respecté. Pour expérimenter, je privilégie les émissions destinées au public ou des signaux d’essai autorisés.
